Технология укладки слоя «Контролит»: основные этапы и приёмы

Для кровельщика, привыкшего работать с традиционными рулонными и мембранными материалами, монтаж электропроводящего разделительного слоя «Контролит» может на первый взгляд показаться непривычным. Однако, если разобраться в деталях, технология оказывается логичной и последовательной. Главное — строго соблюдать требования к подготовке основания, выбору марки материала и способам соединения полотнищ. В этой статье подробно разберём ключевые этапы и приёмы укладки «Контролита», чтобы вы могли уверенно применять эту систему на практике.

Подготовка к укладке материала Контролит

Перед началом работ убедитесь, что основание полностью готово: завершены все строительно-монтажные операции: установлены патрубки, стаканы, компенсаторы деформационных швов. Поверхность должна быть ровной, чистой, без пятен масел и горючих жидкостей.

Важно: для оснований из растворов и смесей (выравнивающая стяжка, цементно-песчаная стяжка, слой керамзита или керамзит-бетона, асфальтобетона) при проверке ровности поверхности 2-метровой рейкой просветы под ней должны быть только плавного очертания и не должны превышать 5 мм вдоль уклона и 10 мм поперёк. Для плит теплоизоляции — перепады не более 3 мм.

Важно отметить, при всех видах работ со стеклохолстом Контролит НГ: снятии упаковки, раскрое, монтаже и любых других операциях персонал ДОЛЖЕН быть в защитных очках и перчатках.

Еще на стадии проекта должны быть спланированы места установки контактных электродов. Подробнее об установке электродов в нашей статье.

Выбор материала и раскладка

Материал «Контролит» подбирается в зависимости от типа основания и условий эксплуатации, подробнее смотрите в статье Контролит для разных материалов основания кровли.

Раскладку полотнищ выполняют захватками, чтобы обеспечить непрерывность слоя и удобство монтажа.

Нахлёсты: Смежные полотнища укладываются с нахлёстом не менее 100 мм. Это обязательное требование для всех марок материала.

Направление укладки: Обычно полотнища раскатывают вдоль уклона кровли, как в дальнейшем будут укладываться полотнища гидроизоляции.

Способы соединения полотнищ

Выбор способа соединения зависит от марки материала «Контролит»:

Сварка горячим воздухом материалов Контролит

Используется для марок СП и ГЕО.

Температура воздуха: для Контролит СП — 180–200 °C, для Контролит ГЕО — 350–450 °C (для Leister Triac ST мощностью 1600 Вт режим от 1 до 2 – для СП, от 4 до 5 для ГЕО).

Размер сварного участка: не менее 5×5 см.

Количество сварных участков: не менее 1 на 10 п.м. перехлёста.

В места сварки должен быть смонтирован кровельный крепеж, для исключения возможности разрыва в месте сварного соединения из-за ветрового воздействия

Механическое крепление материалов Контролит

Применяется для всех марок, особенно на вертикальных участках и при отсутствии возможности сварки.

Крепление осуществляется телескопическим крепежом или балластом на горизонтали, тарельчатым крепежом и/или краевой рейкой на вертикали.

В местах перехлёста материалов НГ, ГЕО, ПП требуется не менее 1 точки фиксации на каждые 20 п.м. материала.

Подготовка швов мембранного покрытия для инструментального контроля.

Обратите внимание, что вдоль всех сварных или клеевых швов мембранного покрытия (до их устройства) для создания единой электропроводящей поверхности укладывается Контактная лента из материала Контролит той же марки, что и на основной поверхности.

Эта лента должна на 50-70 мм шире нахлеста мембранного покрытия, чтобы надежно соприкасаться с основным слоем материала Контролит.

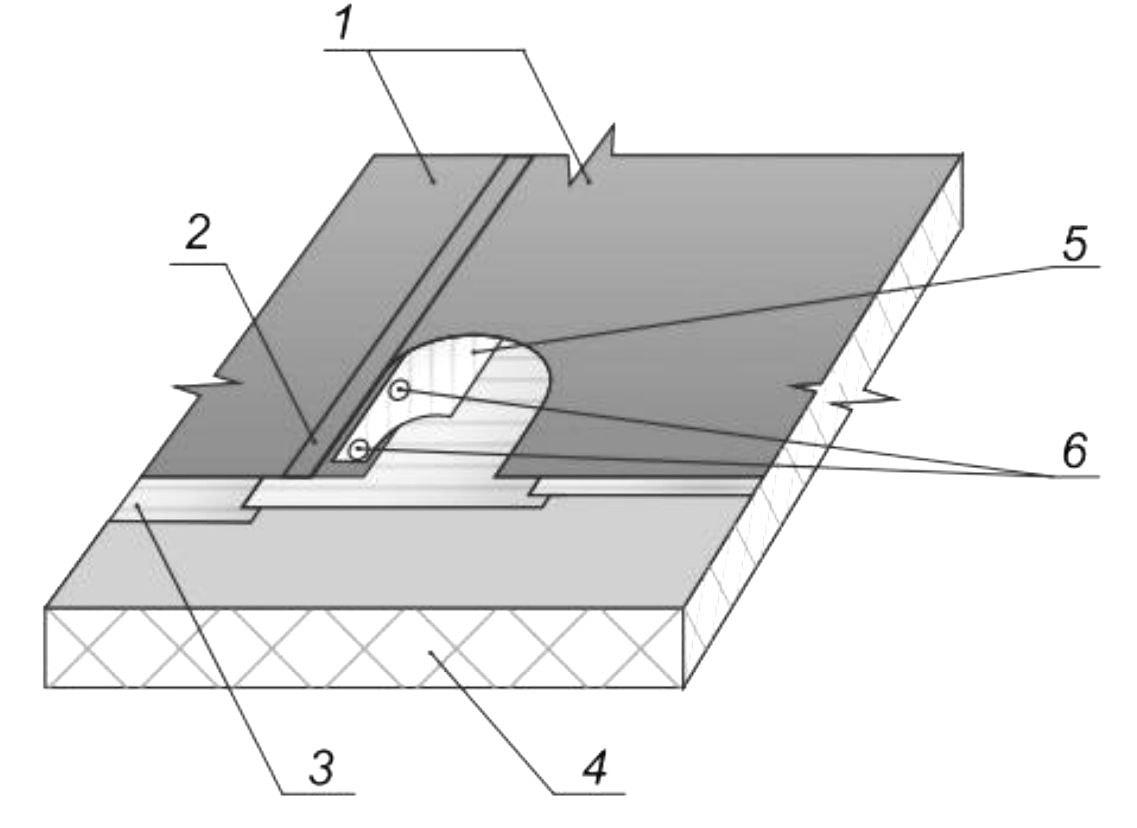

1 – гидроизоляционное покрытие; 2 – шов (клеевой, сварной); 3 – слой Контролит; 4 – основание крыши по проекту; 5 – лента из материала Контролит; 6 – механическое крепление покрытия Рисунок 3 – Исполнение узла перехлеста полотнищ покрытия с возможностью контроля сплошности сварного шва

Укладка на сложных участках материалов Контролит

Особое внимание уделяется примыканиям к трубам, парапетам, деформационным швам, аэраторам. Подробнее про узлы в Технологической карте

Вертикальные примыкания: Слой «Контролит» формируется на всю высоту устройства мембранного покрытия. Выпуск с вертикальной на горизонтальную поверхность — не менее 200 мм.

Временное крепление: На вертикалях целесообразно применять до монтажа краевой рейки механическое крепление за верхнюю кромку.

Постоянное крепление: После монтажа мембранного покрытия выступающий выше краевой рейки материал «Контролит» обрезается в уровень с верхней кромкой покрытия, затем вся верхняя кромка обрабатывается совместимым с материалом гидроизоляции герметиком.

Контроль в процессе укладки электропроводящего слоя

В процессе работы кровельщик должен контролировать:

• сплошность укладки слоя по всей поверхности;
• величину нахлёста (не менее 100 мм);
• качество и шаг сварных или механических соединений;
• наличие контактной ленты вдоль швов;
• правильность выполнения примыканий к выступающим конструкциям.

Технология укладки материалов Контролит. Выводы

Технология укладки материалов Контролит требует внимательности к деталям и строгого соблюдения инструкций по выбору материала и способам соединения. Однако при правильном подходе этот слой становится надёжной основой для последующего монтажа мембранного покрытия и обеспечивает эффективный контроль его герметичности. Следуя приведённым рекомендациям, вы сможете выполнить работу качественно и без лишних затрат времени.
